產品功能:

U型V型自動生成5線，由開卷機、矯直機開槽機、開槽機、切割機、折彎機、往返式鎖緊成型、送料外接器機、雙法蘭（角鋼和TDF）、自動折頁單元組成；本設備在加強孔單元沖孔、開槽單元和成型單元所需C&S法蘭聯接的支持下，是真正意義上的全自動生產線，除上述標準配置外，本公司的自動風管生產線還可根據客戶需求定做。

 性能特點:

1)      U型結構，占地小，組裝簡單，適合中小廠房使用.

2)      傳動軸兩端增加注油孔，大大增強軸承使用壽命.

3)      采用通電折彎功能，有效防止廢料產生，保證折彎精度.

4)      超高效率、超省人工，每片L片只需20-25秒，效率較直線型提高一倍.

5)      固定式咬口機，省去來回移動時間，提高工作效率.

6)      所有軋轆全部采用軸承鋼材質，使用壽命提高5倍以上.

7)      數控系統增加省料模式，每卷料只有一塊小于20mm的廢料.

8)      帶生產記憶功能，具有生產訂單可查詢功能.

 基本配置:

1)      電動卷料架兩臺，料盤4個（每卷5-7噸）.

2)      托料架一個.

3)      主機一臺（二線主機）.

4)      不銹鋼滾筒式傳送平臺兩個.

5)      固定式聯合咬口機一臺.

6)      雙機聯動共板法蘭機一臺.

7)      雙機聯動角鋼法蘭機一臺.

8)      伺服送料平臺一個.

9)      液壓折方機一臺.

10)   電腦控制系統一套.

主要進口配置：

1)      北京華德+臺灣液壓系統.

2)      日本歐姆龍（OMRON）專用編碼器.

3)      臺灣上銀（HIWIN）直線導軌.

4)      施耐德電氣系統.

5)      德國西門子顯示系統.

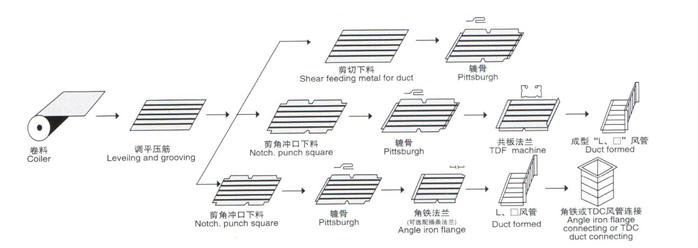

工作示意圖:

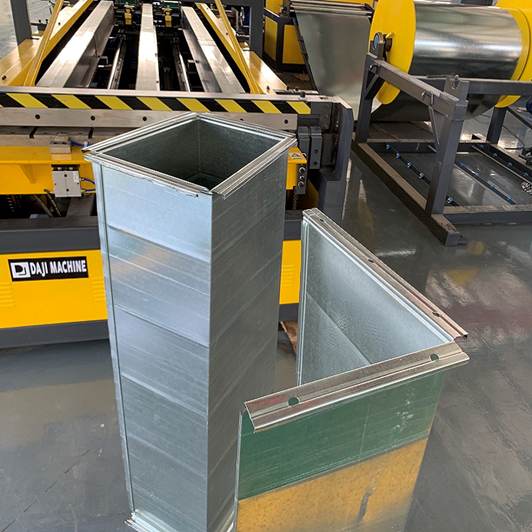

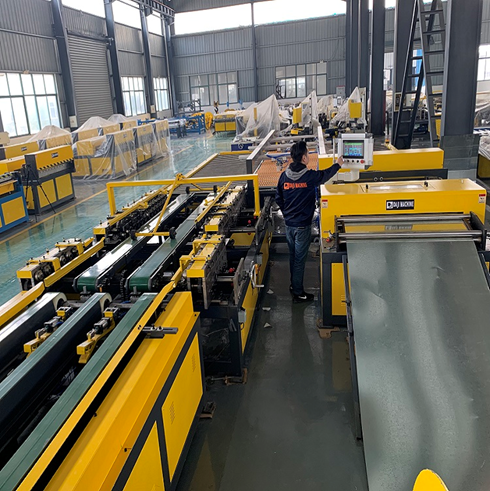

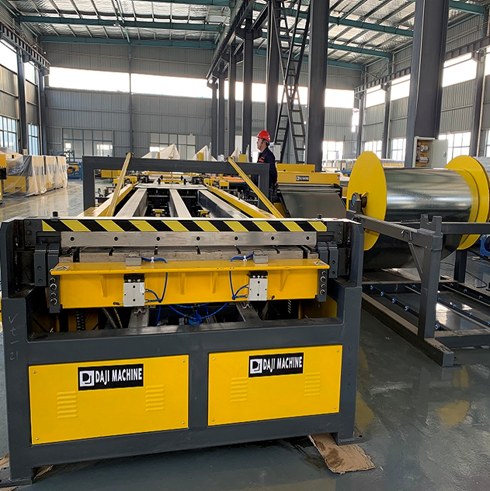

產品圖片：
